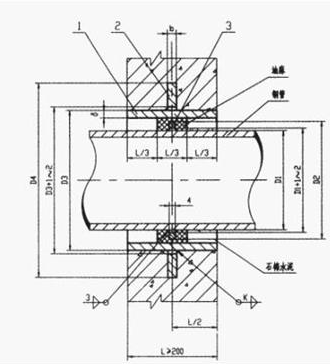

S312型剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。安裝完畢后不允許變形。

　　1 、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

　　2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

　　3 、套管尺寸表內所列之材料重量為鋼套管（套管長度L 值按200mm 計算）及翼環之重量。鋼套管及翼環用A3 材料制作，T42 焊條焊接。

　　4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（D4 ）大200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

　　5 、防水套管處的混凝土墻厚，應不小于200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，*小應比翼環直徑（D4 ）大200mm 。

　　6、剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。

　　1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。

　　2、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。

　　3、鋼套管須與止水翼環周邊滿焊。

　　4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。

　　5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。

　　6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。

　　7、檢查所有承插口是否到位、牢固、密實。

　　8、管道安裝應按施工驗收規范設置支吊架。

　　9、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。

　　10、在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。
技術參數

DN	D1		D2	D3	D4	δ	C	重量 (kg)
	鑄鐵管	球墨鑄鐵管
75	93	-	115	135	245	12	10	9.25
100	118	118	140	160	270	12	10	1O.89
150	169	170	190	220	330	16	12	21.12
200	220	220	240	270	380	16	12	25.91
250	271.6	274	295	325	435	16	12	31.17
300	322.8	326	377	380	500	16	12	37.40
350	374	378	400	435	555	20	16	50.66
400	425.6	429	450	485	605	20	16	56.45
450	476.8	-	500	535	655	20	16	62.24
500	528	532	555	595	735	22	18	81.94
600	630.8	635	660	700	840	22	18	96.27
700	733	738	760	805	945	26	20	126.1
800	836	842	865	910	1050	26	20	142.4
900	939	945	970	1020	1160	28	20	175.3
1000	1041	1048	1075	1125	1265	28	20	193.3
1100	1144	-	1170	1225	1365	30	24	229.4
1200	1246	1255	1280	1335	1475	30	24	250.0
