鞏義市西村鎮華豐給排水材料廠是專業生產TTB-B彈性套筒補償器的廠家，我廠生產的TTB-B彈性套筒補償器質量好，價格低，全套選購服務令客戶絕對滿意�。�！

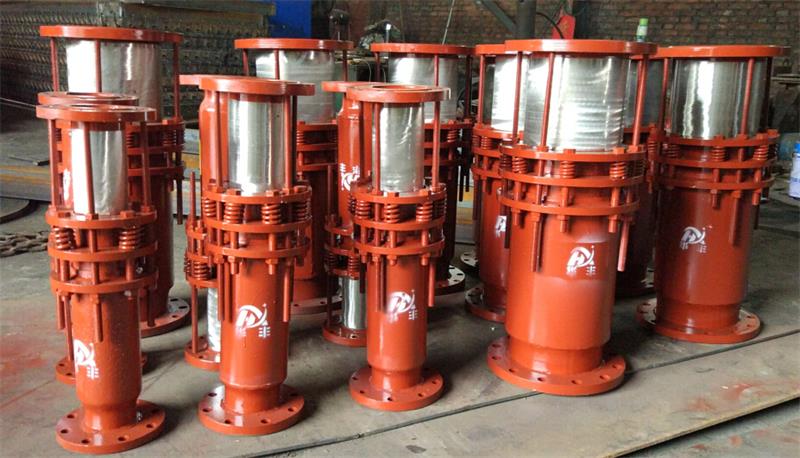

　　TTB-B彈性套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

　　TTB-B彈性套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

　　TTB-B彈性套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數�。�0.04~0.10)，不老化，效果好，維修方便等特點。

　　TTB-B彈性套筒補償器的使用壽命大，疲勞壽命與管道相當�；瑒�(dòng)表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

　　TTB-B彈性套筒補償器對氯離子含量無要求，特別適用于介質或周?chē)�環境氯離子超標的系統上。

　　TTB-B彈性套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。

公稱直徑 DN	芯管內徑 D	芯管外徑 D2	法蘭外徑 D3	凈填料室長度 （mm）	補償量 △L max	安裝長度 Lmax	摩擦力 Pc(N) 1.6MPa時	重量 （kg）
15	14	18	95	36	150	640		4.69
20	18	23	105	36	150	640		5.62
25	24	30	115	36	150	640	1069	7.38
32	30	36	120	36	150	640	1311	8.38
(36)	36	43	125	36	200	740	1415	10.45
40	41	48	130	36	200	740	1518	11.62
50	47	55	160	56	200	760	1932	16.42
65	63	71	180	56	200	760	2485	21.14
(70)	65	74	190	56	200	760	2588	24.19
80	78	87	195	56	200	760	3002	26.92
100	94	106	215	56	250	895	6271	41.80
125	117	131	245	56	250	895	7750	52.02
150	143	157	280	56	250	895	9288	69.16
(175)	176	192	335	70	250	920	13251	94.74
200	201	217	335	70	300	1020	14977	106.28
(225)	225	242	390	70	300	1035	19167	136.10
250	253	270	390	70	350	1135	21297	142.74
300	303	322	440	91	350	1155	25399	175.44
350	353	373	500	91	400	1360	29421	262.66
400	404	426	565	91	400	1360	33286	288.05
450	455	478	615	91	400	1360	33852	313.43
500	505	528	670	91	450	1460	36234	377.82
600	603	630	780	91	450	1480	43205	531.64
700	693	720	880	91	450	1525	61771	629.71
800	792	820	995	112	500	1655	70398	880.22
900	890	920	1095	112	500	1655	79025	986.36
1000	990	1020	1195	122	500	1655	87653	1087.72
注：當工作壓力不是1.6MPa時，其摩擦力為Pc／1.6×PN

更多產品詳情可來電咨詢
聯系人：王先生 13783416000  魏女士 13683712868
